¡Hola! Como proveedor de máquinas relacionadas con SMT, a menudo me preguntan sobre los requisitos de precisión de alineación para estas máquinas. En esta publicación de blog, explicaré qué significa la precisión de alineación, por qué es muy importante en SMT (tecnología de montaje en superficie) y cuáles son los requisitos típicos para las diferentes máquinas SMT.
¿Qué es la precisión de alineación en SMT?
La precisión de la alineación en SMT se refiere a la precisión con la que una máquina puede colocar componentes electrónicos en una placa de circuito impreso (PCB). Piense en ello como intentar colocar pequeñas piezas de un rompecabezas en un tablero. Si te desvías aunque sea un poquito, es posible que todo el rompecabezas no funcione. En SMT, los componentes son cada vez más pequeños y complejos, por lo que la necesidad de una alineación de alta precisión es mayor que nunca.
Cuando hablamos de precisión de alineación, normalmente la medimos en micrómetros (μm). Un micrómetro es una millonésima parte de un metro, lo cual es increíblemente pequeño. Por ejemplo, un cabello humano tiene entre 70 y 100 micrómetros de diámetro. Entonces, cuando buscamos una precisión de alineación en el rango micrométrico de un solo dígito, estamos hablando de una colocación extremadamente precisa.
¿Por qué es importante la precisión de la alineación?
1. Funcionalidad de los componentes
Si los componentes no se colocan con precisión, es posible que no funcionen correctamente. Por ejemplo, si un microchip no está alineado correctamente en una PCB, podría tener conexiones eléctricas deficientes. Esto puede provocar problemas como fallas intermitentes, rendimiento reducido o incluso un mal funcionamiento completo de los componentes.
2. Rendimiento de fabricación
Una alta precisión de alineación significa menos productos defectuosos. En la producción en masa, incluso un pequeño aumento en la tasa de defectos puede costar mucho dinero. Al garantizar la ubicación precisa de los componentes, podemos mejorar el rendimiento general de fabricación, que es el porcentaje de buenos productos producidos sobre el total.
3. Miniaturización del producto
A medida que los dispositivos electrónicos se vuelven más pequeños y potentes, los componentes utilizados también se reducen. Los componentes más pequeños requieren una mayor precisión de alineación. Si no podemos colocar estos pequeños componentes con precisión, no podremos seguir el ritmo de la tendencia de miniaturización de productos.
Requisitos de precisión de alineación para diferentes máquinas SMT
Máquinas de recogida y colocación
Las máquinas Pick - and - Place son probablemente las máquinas SMT más conocidas. Su trabajo es recoger componentes de un alimentador y colocarlos en la PCB. Los requisitos de precisión de alineación para las máquinas de recogida y colocación pueden variar según el tipo de componentes que manipulan.
Para componentes de uso general, como resistencias y condensadores, una precisión de alineación de alrededor de ±50 - 100 μm podría ser suficiente. Sin embargo, para componentes más delicados y de alta densidad, como los paquetes de matriz de rejilla de bolas (BGA), el requisito de precisión puede ser de hasta ±10 - 20 μm. Estos paquetes BGA tienen pequeñas bolas de soldadura en la parte inferior y, si no se colocan con precisión en las almohadillas de PCB, pueden causar problemas importantes de soldadura.
Nuestra empresa ofrece alta calidad.Máquinas de recogida y colocaciónque están diseñados para cumplir con estos estrictos requisitos de precisión de alineación. Con sistemas de visión avanzados y mecánica de precisión, nuestras máquinas pueden colocar componentes con una precisión increíble, garantizando una producción de alta calidad.
Alimentadores SMT
Alimentadores SMTse utilizan para suministrar componentes a la máquina de recogida y colocación. Si bien su función principal no es la colocación de componentes, aún deben tener una buena precisión de alineación para garantizar que los componentes se presenten correctamente en el cabezal de recogida.
Los requisitos de precisión de alineación para alimentadores SMT están relacionados principalmente con el paso (la distancia entre componentes adyacentes) del alimentador y el componente en sí. Un alimentador debe poder colocar el componente con precisión dentro de unos pocos micrómetros para garantizar una recogida suave por parte de la máquina de recogida y colocación. Si el alimentador desalinea el componente, puede provocar que el cabezal de recogida no alcance el componente o lo recoja en un ángulo incorrecto, lo que provocará errores de colocación.
Hornos de reflujo
Los hornos de reflujo se utilizan para derretir la pasta de soldadura y crear una conexión permanente entre los componentes y la PCB. Aunque los hornos de reflujo no colocan componentes directamente, la precisión de la alineación sigue siendo importante. La PCB debe colocarse con precisión dentro del horno para garantizar un calentamiento uniforme y una soldadura adecuada.
Los requisitos de precisión de alineación para los hornos de reflujo suelen estar relacionados con el sistema transportador. El transportador debería poder mover la PCB a través del horno con una precisión de unos pocos milímetros. Esto garantiza que la PCB pase por las diferentes zonas de temperatura del horno a la velocidad y posición correctas, lo que da como resultado una calidad de soldadura constante.
Estaciones de retrabajo BGA
Las estaciones de retrabajo BGA se utilizan para reparar o reemplazar paquetes BGA en PCB. Dado que los paquetes BGA requieren una colocación de muy alta precisión, las estaciones de retrabajo BGA deben tener una precisión de alineación extremadamente alta.
La precisión de alineación de las estaciones de retrabajo BGA suele estar en el rango de ±5 a 10 μm. Este alto nivel de precisión es necesario para alinear el nuevo paquete BGA con las almohadillas existentes en la PCB. Si la alineación no está bien, puede provocar cortocircuitos, circuitos abiertos u otros defectos de soldadura.
Factores que afectan la precisión de la alineación
Diseño de máquinas y calidad de construcción
El diseño y la calidad de construcción de la máquina SMT juegan un papel muy importante en la precisión de su alineación. Una máquina bien diseñada con componentes de alta calidad y mecánica de precisión tiene más probabilidades de lograr una mayor precisión de alineación. Por ejemplo, una máquina con un bastidor rígido y motores de alta resolución será más estable y precisa en sus movimientos.
Sistemas de visión
Los sistemas de visión se utilizan en muchas máquinas SMT para inspeccionar y alinear componentes. Un buen sistema de visión puede detectar la posición y orientación exacta de un componente y proporcionar retroalimentación al sistema de control de la máquina. La precisión del sistema de visión, incluida su resolución y calibración, afecta directamente la precisión de alineación de la máquina.
Condiciones ambientales
Las condiciones ambientales, como la temperatura y la humedad, también pueden afectar la precisión de la alineación. Los cambios de temperatura pueden hacer que los componentes de la máquina se expandan o contraigan, lo que puede provocar una desalineación. La humedad también puede afectar el rendimiento de los componentes electrónicos y de la pasta de soldadura, lo que puede afectar indirectamente la precisión de la alineación.
Cómo garantizamos una alta precisión de alineación en nuestras máquinas
Como proveedor de máquinas relacionadas con SMT, nos tomamos muy en serio la precisión de la alineación. Estos son algunos de los pasos que tomamos para garantizar que nuestras máquinas cumplan con los más altos estándares:
Ingeniería de Precisión
Utilizamos las últimas técnicas de ingeniería y materiales de alta calidad para diseñar y construir nuestras máquinas. Nuestras máquinas están construidas con componentes de precisión, como guías lineales y husillos de bolas, que proporcionan movimientos suaves y precisos.
Sistemas de visión avanzados
Nuestras máquinas están equipadas con sistemas de visión de última generación que pueden detectar y alinear componentes con alta precisión. Estos sistemas de visión se calibran constantemente para garantizar un rendimiento preciso.
Control de calidad
Contamos con un estricto proceso de control de calidad para probar cada máquina antes de salir de nuestra fábrica. Nuestros técnicos utilizan equipos especializados para medir la precisión de alineación de la máquina y realizar los ajustes necesarios.
Conclusión y llamado a la acción
La precisión de la alineación es un factor crítico en la fabricación SMT. Ya sea que esté produciendo productos electrónicos de consumo, componentes automotrices o equipos industriales, la alineación de alta precisión garantiza que sus productos sean confiables y de alta calidad.

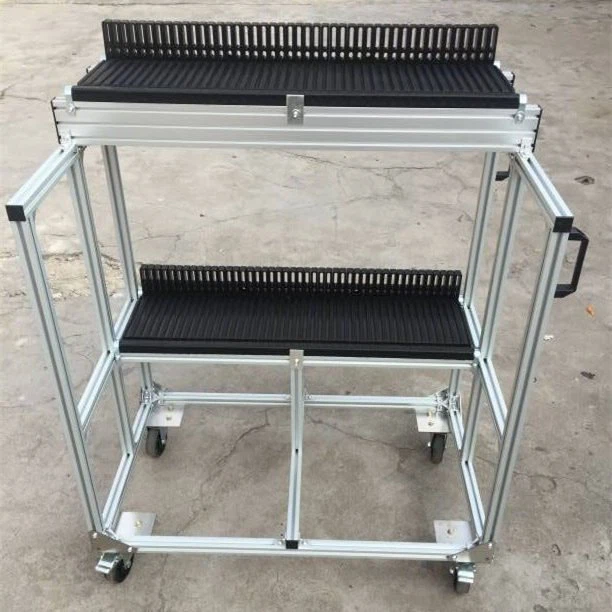

Si está buscando máquinas relacionadas con SMT y desea asegurarse de obtener la mejor precisión de alineación, no busque más. Estamos aquí para brindarle máquinas de primer nivel que satisfagan sus necesidades de producción. Ya seaCarros de almacenamiento alimentador,Alimentadores SMT, oEstaciones de retrabajo BGA, lo tenemos cubierto.
Contáctenos hoy para discutir sus requisitos e iniciar una negociación de adquisición. Estamos listos para trabajar con usted para encontrar las soluciones SMT perfectas para su negocio.
