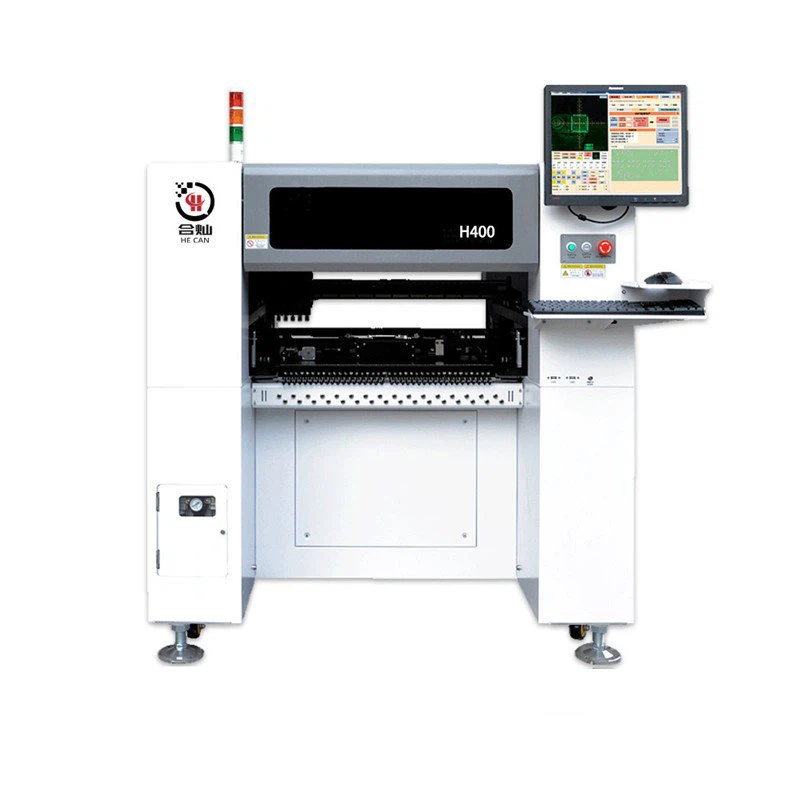

Buena venta SMT PNP Máquina con 4 cabezas 64 posiciones de alimentadores para componentes de altura de 20 mm
Reconocimiento simultáneo y recogiendo con cuatro cabezas
Entrada de tres etapas, conexión automática de izquierda a derecha, PCB automática
Pick Luse de alta calidad chip de máquina MOUNTER HC-DU400 con 4 cabezas + 64 alimentadores + 6
Se pueden montar componentes altos de 20 mm
Reconocimiento simultáneo y recogiendo con cuatro cabezas
Entrada de tres etapas, conexión automática de izquierda a derecha, PCB automática
Somos fabricantes originales
Suministro 100% de producto original y buen precio para PCB, SMT, SMD, línea LED
Característica
1. Sistema de visión preciso: identifique más rápidamente los componentes y reduzca los errores de montaje, la precisión de posicionamiento es de 0.01 mm.
2. Configuración principal: Tipo vertical + Entrega automática de PCB + 4 cabezales + 64 alimentadores + Servo Motor importado + unidad DSP de alta velocidad importada + 6 cámaras + guía de guía TBI de taiwán Rail + Guía de tornillo.
3. Componente: 0201, 0402, 0603, 0805, 1206, diodo, audio, SOT, QFP ... etc. Dentro de 40*40 mm y la distancia del pasador mayor o igual a 0.3 mm y BGA.
4. Sistema de software potente: nuestros ingenieros son de Intel, estudian el problema de optimización y la resolución del método de equilibrio de carga en una línea SMT, se describe la idea de diseño del ingeniero para el sistema de ensamblaje SMT de bajo volumen.
5. Tornillo de bola de precisión y guía de movimiento lineal: el uso de tornillo de bola de precisión importados y una guía de movimiento lineal traerá un funcionamiento sin mantenimiento a largo plazo, alta precisión y ejecución sin ruido, mejora el rendimiento de la máquina de manera efectiva. Garantizar la precisión de montaje de 0201-0402, QFN QFP y BGA. Lograr una alta estabilidad del trabajo continuo las 24 horas sin tiempo de inactividad, mejorando considerablemente la productividad.
|
Especificación |
|
|
Modelo |
Du400 |
|
Número de cabezas de colocación |
4 (alta precisión) |
|
Número de posiciones de alimentador |
64 (sujeto al alimentador de 8 mm) |
|
Número de cámaras |
6 |
|
Número de bandejas |
Apoyo hasta 48 |
|
Precisión del posicionamiento |
0.01 mm |
|
Precisión de montaje repetido |
0.025 mm |
|
Componentes aplicables |
Resistencia/condensador/chip/lámpara de lámpara etc. |
|
Área máxima compatible de PCB |
510*450 mm |
|
Comederos |
Alimentador eléctrico, neumático, de vibración, bandeja de IC, etc. |
|
Rango de velocidad de montaje |
7000-9000cph |
|
Altura máxima de los componentes aplicables |
Menos de o igual a 20 mm |
|
Métodos de reconocimiento |
Reconocimiento simultáneo y recogiendo con cuatro cabezas |
|
Conductor |
Conductor DSP de alta velocidad importado |
|
Riel de guía de conducción xyz |
Taiwán Shangyin de alta precisión de alta precisión Guía lineal de servicio pesado Rail |
|
Rango de montaje aplicable |
Adecuado para 0201, 0402, 0603, 0805, 1206, diodo, triodo, SOT y QFP, BGA, etc. con una tapa de plomo mayor o igual a 0.3 mm (distancia central del pin 0.5 mm) |
|
Modo de entrada de PCB |
Conexión automática de entrada de tres etapas de izquierda a derecha, PCB automático |
|
Método de programación |
Programación automática después de importar manualmente archivos de coordenadas de PCB |
|
Alarma inteligente |
Corrección automática, reemplazo automático, alarma de escasez |
|
Fuente de vacío de boquilla de succión |
Japan CKD contiene un generador de vacío de alta velocidad con destrucción del vacío |
|
Modo de conducción |
2040 Tornillo de molienda para garantizar la vida del motor y la eficiencia de montaje. |
|
Modo de operación x / y |
Aceleración de curva inteligente y decelador |
|
Rango de ángulo para componentes |
± 180 grados |
|
Posicionamiento del punto de marca |
Totalmente automático (el punto de marca se puede configurar arbitrariamente) |
|
Sistema operativo |
Basado en Windows XP, Win7, Software of Machine desarrollado independientemente por nosotros mismos |
|
Visual |
Relación de visualización de control industrial de 17 pulgadas 4: 3 Resolución 1280x1024 |
|
Fuente de alimentación |
220/110V 50/60Hz |
|
Potencia promedio |
600W |
|
Aire comprimido |
0.5-0.6MPA |
|
Volumen de escape mínimo de la fuente de suministro de aire |
80-120L / min, el volumen es más de 60L |
|
Requisitos de calidad de la fuente de aire |
Filtro de agua de aceite; Mayor o igual a 60L, filtro de polvo y estabilizador de presión de aire, etc. |
|
Peso del producto |
580 kg |
Tablero de transmisión automática de pista de tres secciones
Para ahorrar costos de tiempo tanto como sea posible y nos damos cuenta de una alta eficiencia energética, dividimos el proceso de entrada en tres etapas, incluida la etapa de espera, la etapa de montaje y la etapa de salida para los productos terminados.
Sistema de entrada y salida automática, mayor eficiencia de montaje, transferencia automática de placa PCB y posicionamiento.
Nombre de área
1. Housing 2. Placement Heads 3. Pneumatic Support Bar 4. Safety shield 5. Flexible Silent Cable Carrier 6. Feeder Slots 7. Servo Motor of Y Axis 8. Ground Ball Screw of Y Axis 9. Servo Motor of X Axis 10. Linear Motion Guide of Y Axis 11. Linear Motion Guide of X Axis 12. Ground ball screw of X axis 13. 5MP HD Camera 14. 1MP Cámara Fast HD 15. Área de espera 16. Área de montaje 17. Área de salida
